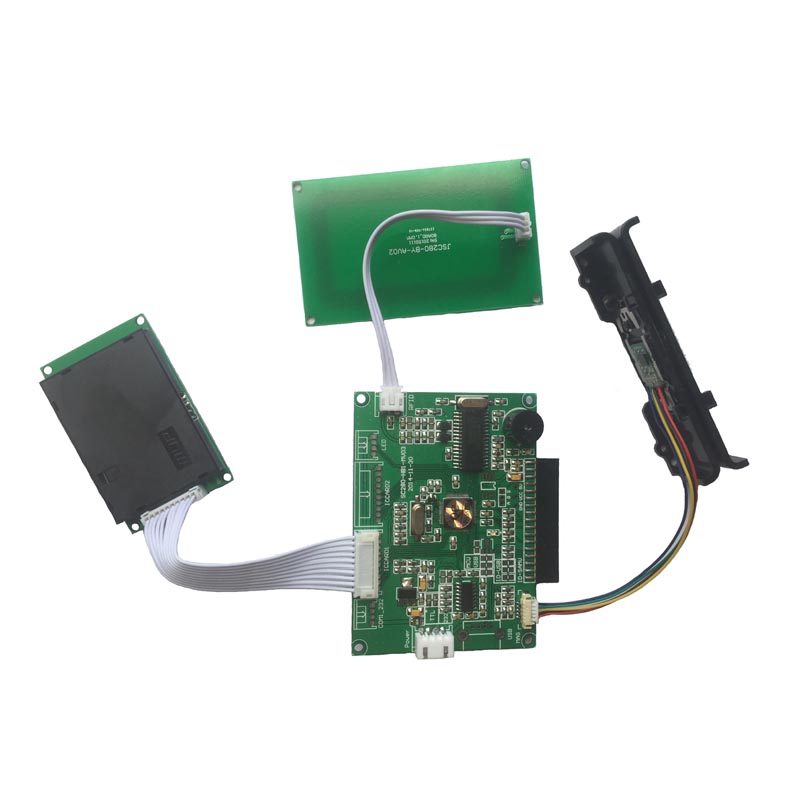

产品名称:多合一读卡模块产品型号:QS-C280V20

产品概述：

QS-C280V20 嵌入式模块多合一读卡模块可以读取第二代身份证芯片信息，支持非接触式IC卡读写功能，一个接触式IC卡、一个PSAM卡写功能及磁条卡的阅读功能。 非接触式可操作满足SO14443TypeA和TypeB的卡，即可同时支持各种非接触卡运用场合，接触式可以同时支持常用的Memory卡和CPU卡并同时可支持二个PSAM卡。 该产品符合《中国金融集成电路（IC卡）规范》、《银行磁条卡销售点终端规范》、《银行磁条卡磁道信息格式和使用规范》等标准和规范要求。

 产品规格参数：

1、接触式IC卡：支持1个大卡座，符合ISO/IEC 7816标准；支持异步卡如T=0、T=1的CPU卡，同步卡如常用的存储卡AT24系列、4442、4428卡型；

T=0，T=1：9600-115200bps；卡触点可使用次数20万次；在电气上与协议上遵循PBOC3.0规范，即支持三种不同电压的IC卡(1.8V、3V、5V)

2、非接触式射频卡：支持ISO14443TypeA TypeB的非接触卡型，如支持PHILIPS公司的Mifare Pro、Mifare Ultralight、Mifare Desfire等

Type A 卡最大读卡距离不小于4CM，M1卡一般不小于7CM；

B卡距离与卡片相关；(注：卡片感应距离跟天线安装环境有关系，如果天线离金属环境太近，会严重影响感应距离，需要进一步匹配天线)

3、二代证：支持ISO14443TypeB的中华人民共和国第二代身份证卡，支持读取二代证的所有信息(需配公安部的安全SAM模块)

读取方式支持：USB直接读取、串口读取；

支持读取二代证UID(不需要配安全SAM模块)

 4、磁条卡：1/2/3轨磁道阅读，双向刷卡，单面刷卡；符合IBM、ISO、ANSI、DIN标准，符合ISO/ANSI  ISO7811/12/13；支持低、高抗磁磁条；磁头使用寿命大于50W次；

5、PSAM卡：2个SAM卡座，符合ISO/IEC 7816标准

6、FLASH存储(选配)：支持一个1M的FLASH用户存储(可扩展到8M)

7、操作系统支持：Windows 98、Me、2K、XP、2003、Unix、Linux、WIN7、VISTA

8、核心平台：采用ARM技术的开发平台

9、通讯类型：RS232/TTL接口，直接出线连1M  1个DB9接头（提供串口通讯），1个USB接头线缆（此线USB只供电作用），一出二；也可以定制连接方式；

10、电源：DC 5V±10%

11、外扩接口（选配）：232电平串口接口：支持外接设备(诸如密码键盘等串口外设)，8个IO外扩： 支持外接IO控制驱动设备(诸如LED指示灯或者信号输入输出控制)，1个IIC外扩接口：支持IIC通讯的外设

12、通讯协议

支持多种通讯协议：建设银行协议、二代证标准协议、JSC标准协议、客户自定义协议

13、温度

工作温度：-20°—+60°

存储温度：-20°—+60°

14、湿度

工作湿度：5%-93%

存储湿度：5%-95%

空气湿度99%可工作

15、定制



我们支持客户定制开发，客户可提供通讯协议、结构尺寸等文档定制开发
